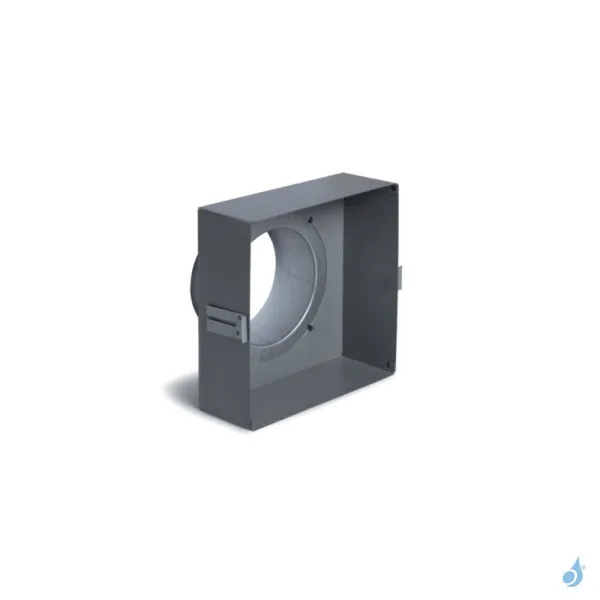

BOÎTIER DE RACCORDEMENT SIMPLE

pour grille d’aération carrée blanche

……………………………………………………..

Ø Buse à préciser à la commande

B1 Ø100 Emboitage 113×116 mm

B5 Ø125 Emboitage 137×140 mm

B3 Ø1505 Emboitage 163×166 mm

……………………………………………………..

NORME

Afin d’éviter une surchauffe importante, il faut ventiler la hotte.

Une ou plusieurs grilles de sortie d’air chaud doivent être situées le plus haut possible sans être à moins de 30 cm du plafond.

Grille de sortie haute : Selon notice du fabriquant avec un minimum de passage libre de 500 cm2

Entrée basse : Selon notice fabriquant avec un minimum de passage libre de 400 cm2

L’intérieur de la hotte doit être visible pour permettre le contrôle des conduits ou de l’éventuel isolant qui l’entoure.

……………………………………………………..
